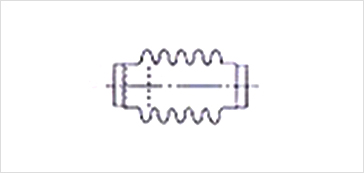

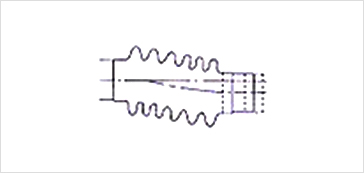

벨로우즈의 작동

벨로우즈는 유연성이 있는 배관요소이다.
익스팬션조인트의 회선부분은 배관시스템 내에서 열에 의한 신축이 발생할 때, 이를 흡수할 수 있도록 유연하게 설계 되어있다.
회선수는 벨로우즈가 흡수해야 하는 변위량이나 변위가 발생하도록 작용하는 힘에 의하여 결정된다.
벨로우즈는 배관의 내압에 견딜 수 있도록 충분한 강성을 유지해야하며 변위를 흡수할 수 있도록 유연해야 한다.
압력에 의한 추력은 벨로우즈 이외의 다른 구성요소에 의해 흡수되어야 한다.
이러한 요소는 앵커, 타이로드, 힌지, 또는 짐발구조를 들 수 있다.
추력은 벨로우즈의 유효 단면적과 사용압력의 곱에 의하여 계산할 수 있다.

BELLOWS MOVEMENT

EXPANSION JOINT를 사용하는 이유

현대 산업설비의 혈관이라 할 수 있는 각종 수송관의 배관을 계획함에 있어 설계자가 직면하는 문제로는 외기와 수송유체의 온도변화에 따른 파이프라인의 팽창과 수축의 문제, 기관들에 의한 진동의 문제, 풍압 및 지진 등에 의한 이동 및 파손 등의 문제로 부터 파이프라인에 가해지는 과중한 응력를 흡수하여 기기를 보호하고 사고발생을 방지하는 것입니다.
이러한 경우 파이프라인 요소마다에 파이프의 신축 및 진동에 대응하는 신축관이음쇠를 설치할 필요가 있으며 이 역할을 할 수 있는 합리적인 Metallic bellows Expansion joint가 그 우수성을 인정 받아 각종 유체의 수송을 위한 배관에 널리 쓰이고 있습니다.

벨로우즈의 성형방법

Metal bellows는 금속박판을 소재로 제관(piping) 후 성형 (forming)하는 것으로 일반적인 제작방법을 들면
